济南成蹊电气有限公司变压器油色谱在线监测装置（型号CX-GSM)

实施电力变压器故障诊断，对于提高整个电力系统安全运行的可靠性是非常必要的。变压器存在局部过热或局部放电，故障部位的绝缘油或固体绝缘物将会分解出小分烃类气体（如CH4、C2H6、C2H4、C2H2等）和其他气体（如H2、CO等）。上述每种气体在油中的浓度和油中可燃气体的总浓度（TCG）均可作为变压器设备内部故障诊断的指标。

一直以来，油中溶解气体采用气相色谱分析法作为故障诊断的常用方法来判断㓎油类电力设备的运行状况。其主要优点是能够提供油中溶解的各种故障气体浓度的定量分析。但其操作过程复杂，需要大量熟练的专业人员进行跟踪检测分析。另外，为了使气相色谱能够稳定的工作，需要较长的准备时间（一般需要提前十几个小时通载气使气流稳定），从而导致较高的运行管理费用。随着我国电力向大电网，大机组，高容量，高电压等级的迅猛发展，对关键电力设备运行状态的实时把握提出越来越高的技术要求，变压器油色谱在线监测从本质上改变了传统的变压器油监测方式，不但提高了企业管理运行效率，也有效保障了变压器运行的可靠性。

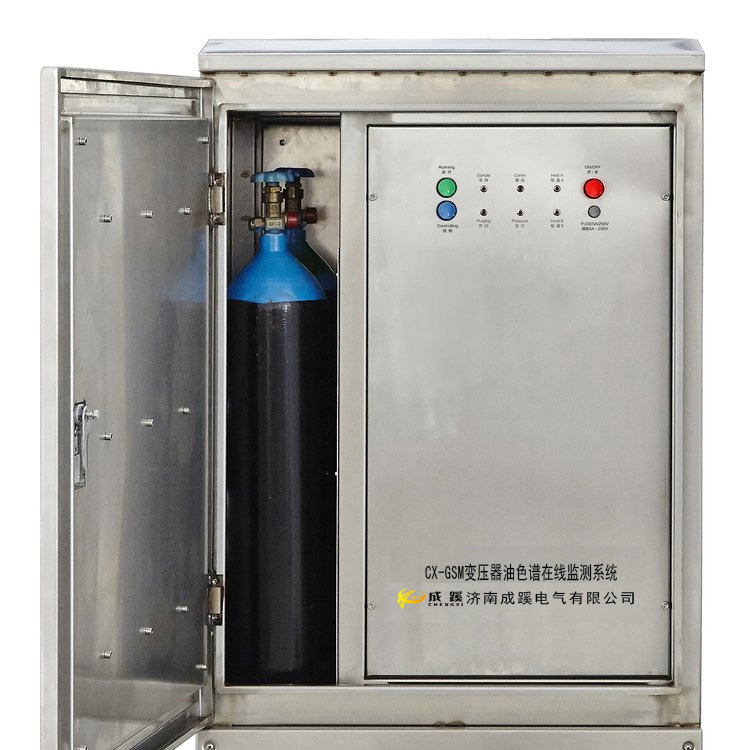

CX-GSM变压器油色谱在线监测装置是济南成蹊电气有限公司适应电力行业发展需求，严格以国际电工委员会（IEC）标准及中国电力行业变压器油监测国家标准（GB）为研发依据，在传统色谱分析技术基础上经过不断的研究和完善，严格以国际电工委员会标准及中国电力行业变压器油监测国家标准为试验研发依据，结合国际色谱分析技术成果，吸收国内外油色谱在线监测装置的现场运行经验，研究开发的新一代油色谱在线监测装置产品。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气(H₂)、一氧化碳(CO)、甲烷(CH₄)、乙烷(C₂H₆)、乙烯(C₂H₄)、乙炔(C₂H₂)。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。避免事故发生，减少重大损失，较大程度的提高了设备运行的可靠性。广泛适用于电力行业110KV及以上电压等级的电力变压器，电弧炉变压器，电抗器以及互感器等油㓎式高压设备的运行状态监测。

系统技术指标
