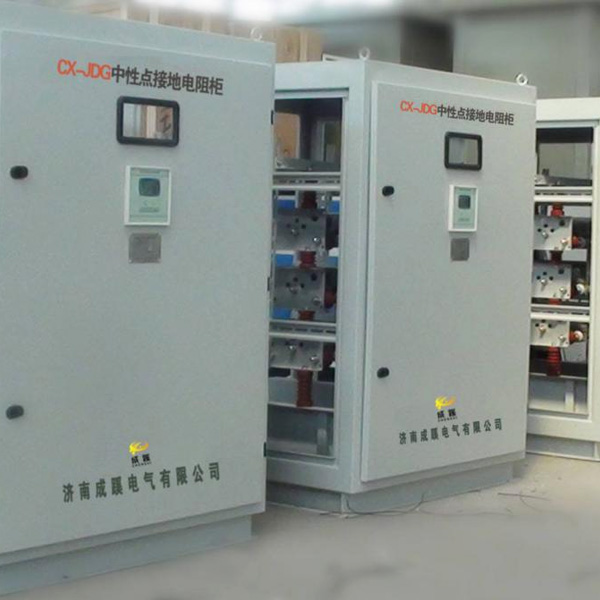

CX-JDG型中性点接地电阻柜适用于6-35kV、50Hz中压配电电网中,是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当配电网内部出现故障时(二相短路、单相接地、单相断路等),配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。
6.3kV、10.5kV、36.75kV CX-JDG型变压器中性点接地电阻箱接地电阻的技术数据如下:
产品型号 | 系统额定 电压(kV) | 短时通流 电流(A) | 短时通流 时间(S) | 标称阻值 (Ω) | 互感器 变比 |
CX-JDG-6.3/36.37 | 6.3 | 100 | 10 | 36.37 | 100/5 |
CX-JDG-6.3/18.19 | 6.3 | 200 | 10 | 18.19 | 200/5 |
CX-JDG-6.3/9.09 | 6.3 | 400 | 10 | 9.09 | 400/5 |
CX-JDG-6.3/6.06 | 6.3 | 600 | 10 | 6.06 | 600/5 |
CX-JDG-10.5/15.16 | 10.5 | 400 | 10 | 15.16 | 400/5 |
CX-JDG-10.5/10.10 | 10.5 | 600 | 10 | 10.10 | 600/5 |
CX-JDG-10.5/7.58 | 10.5 | 800 | 10 | 7.58 | 800/5 |
CX-JDG-10.5/6.06 | 10.5 | 1000 | 10 | 6.06 | 1000/5 |
CX-JDG-36.75/21.07 | 36.75 | 1000 | 10 | 21.20 | 1000/5 |
CX-JDG-36.75/10.10 | 36.75 | 2000 | 10 | 10.60 | 2000/5 |
